3 Cách Đấu Điện Quạt Cây 3 Dây, 4 Dây, 5 Dây Chi Tiết Nhất

Tác giả: Livotec Chuyên mục: Hướng dẫn Ngày đăng: 22/07/2025

Trong quá trình sử dụng, quạt cây có thể gặp các vấn đề như không quay, phát ra tiếng ồn bất thường hoặc không thay đổi được tốc độ gió. Nguyên nhân thường bắt nguồn từ sự cố ở tụ điện hoặc dây dẫn bên trong. Việc nắm được cách đấu dây điện cho quạt cây sẽ giúp bạn chủ động xử lý lỗi tại nhà mà không cần gọi thợ, từ đó tiết kiệm đáng kể chi phí sửa chữa. Bài viết này sẽ hướng dẫn bạn 3 cách đấu điện quạt cây thông dụng nhất cho quạt 3 dây, 4 dây và 5 dây, kèm theo sơ đồ chi tiết để bạn dễ hình dung, ngay cả khi bạn chưa có nhiều kinh nghiệm về điện gia dụng.

Cấu tạo cơ bản của quạt cây

Trước khi thực hiện đấu nối, bạn cần hiểu sơ lược về cấu tạo quạt:

Stator (cuộn dây đứng yên) gồm nhiều đầu dây dẫn ra ngoài.
Rotor (trục quay) chịu trách nhiệm tạo chuyển động.
Tụ điện khởi động giúp rotor quay khi cấp điện.
Thường có từ 3 đến 5 đầu dây: dây nguồn, dây tụ, dây tốc độ cao/trung bình/thấp.

Việc đấu sai dây có thể khiến quạt không hoạt động hoặc quay ngược.

1. Cách đấu tụ quạt 3 dây

Bước 1: Ngắt nguồn điện và kiểm tra an toàn: Trước khi thao tác, hãy chắc chắn rằng quạt đã được rút phích cắm hoặc cắt nguồn hoàn toàn để đảm bảo an toàn điện.
Bước 2: Chuẩn bị đầy đủ dụng cụ: Bạn cần có đồng hồ VOM (để đo điện trở), tụ điện có giá trị phù hợp (thường từ 1.5µF đến 2.5µF), tua vít, kìm điện, kéo tuốt dây, dây điện, domino hoặc băng keo cách điện.
Bước 3: Kiểm tra tình trạng dây và động cơ: Quan sát dây xem có bị đứt, cháy hay mục không. Đồng thời kiểm tra bên ngoài motor quạt xem có dấu hiệu hư hỏng không để tránh đấu sai.
Bước 4: Xác định chức năng từng đầu dây: Dùng đồng hồ VOM đo điện trở từng cặp dây. Cặp có điện trở thấp nhất là COM và RUN; cặp cao nhất là RUN và START; cặp còn lại là COM và START.
Bước 5: Đánh dấu từng dây: Sau khi xác định, bạn nên đánh dấu từng dây bằng bút lông hoặc băng màu để tránh nhầm lẫn trong khi đấu nối.

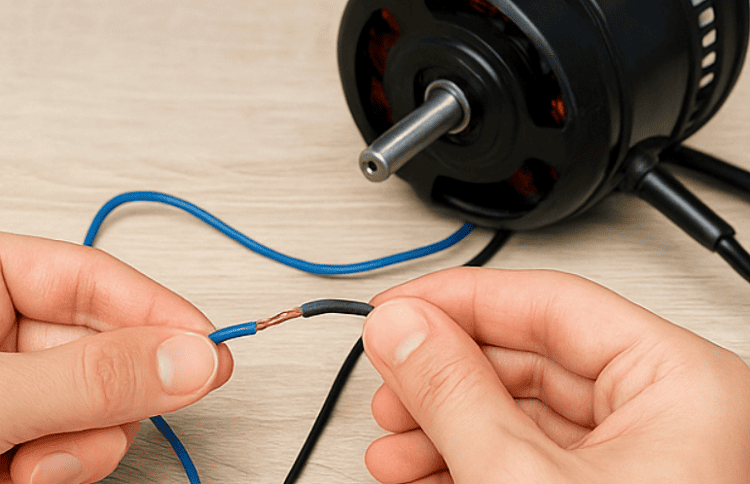

Cách đấu tụ quạt 3 dây

Bước 6: Đấu tụ điện đúng cách: Nối một đầu tụ điện vào dây START, đầu còn lại vào dây RUN. Đảm bảo tụ được cố định chắc chắn, không để hở điện.
Bước 7: Đấu dây nguồn điện: Dây nóng (L) từ nguồn điện được nối vào dây RUN. Dây nguội (N) được nối vào dây COM. Không được đấu ngược để tránh cháy tụ hoặc quay sai chiều.
Bước 8: Kiểm tra hoạt động của quạt: Cấp nguồn và bật công tắc. Nếu quạt quay đúng chiều thì bạn đã hoàn thành. Nếu quay ngược, hãy hoán đổi hai dây RUN và START đang nối với tụ.
Bước 9: Cố định các mối nối: Dùng domino hoặc quấn kỹ băng keo điện vào các đầu nối. Đảm bảo dây không bị lộ ra ngoài và không chạm vào vỏ motor.
Bước 10: Lắp lại vỏ motor và hoàn tất: Lắp lại nắp che motor, kiểm tra tổng thể lần cuối trước khi đưa quạt vào sử dụng.

2. Cách đấu điện quạt cây 4 dây

Quạt cây loại 4 dây thường có thêm một dây phụ dùng để điều khiển cấp tốc độ hoặc đấu công tắc riêng biệt. Việc xác định đúng chức năng từng dây là bước cực kỳ quan trọng để đảm bảo quạt hoạt động ổn định.

Cách thực hiện như sau:

Bước 1: Dùng đồng hồ VOM để đo và phân biệt 4 đầu dây ra từ motor. Trong đó có 1 dây chung (COM), 1 dây tụ (START), và 2 dây tốc độ (HI – LO hoặc MID – LOW).
Bước 2: Nối tụ điện giữa dây tụ và dây chung.
Bước 3: Dây chung (COM) được nối trực tiếp về nguồn điện (dây nguội).
Bước 4: Dây nóng (L) từ nguồn sẽ lần lượt đi qua công tắc điều chỉnh tốc độ rồi nối về các đầu dây tốc độ.
Bước 5: Tùy theo công tắc (1, 2, hoặc 3 mức), mỗi mức sẽ ứng với một đầu dây tương ứng với tốc độ quạt.

3. Cách đấu tụ quạt 5 dây

Quạt cây 5 dây thường dùng cho các dòng motor có 3 tốc độ chạy (Thấp – Trung bình – Cao). Việc xác định đúng đầu dây sẽ giúp bạn đấu tụ an toàn và quạt vận hành đúng công suất.

Cách thực hiện:

Bước 1: Sử dụng đồng hồ VOM đo điện trở giữa các cặp dây để xác định dây chung (COM), dây tụ (START), và 3 dây tốc độ (LO – MED – HI).
- Dây có điện trở thấp nhất đến COM là tốc độ cao (HI)
- Điện trở trung bình là MED
- Điện trở cao nhất là tốc độ thấp (LO)
Bước 2: Đấu tụ giữa dây START và dây COM.
Bước 3: Dây COM nối với dây nguội từ nguồn. Dây nóng nối lần lượt đến các đầu HI, MED, LO thông qua công tắc 3 số.
Bước 4: Kiểm tra hướng quay, nếu ngược, hoán đổi tụ điện giữa dây START và HI.

Quạt cây Livotec – Giải pháp tối ưu cho người không chuyên

Việc đấu nối dây quạt cây 3, 4, 5 dây tuy có thể tự làm tại nhà nhưng khá rắc rối, đòi hỏi phải đo điện trở, xác định tụ, đấu đúng đầu dây. Nếu thao tác sai có thể khiến quạt quay ngược, không chạy hoặc thậm chí gây hư hỏng tụ điện.

Thay vì tốn thời gian và công sức cho việc đấu nối, bạn có thể chọn quạt cây Livotec – dòng quạt được thiết kế tối ưu, ít hư vặt và cực kỳ dễ lắp đặt. Mọi dây dẫn đều được đánh dấu màu rõ ràng, tụ điện tích hợp sẵn trong thân quạt, jack cắm kiểu khóa an toàn, không cần đấu dây thủ công. Việc lắp ráp chỉ mất khoảng 5 phút mà ai cũng có thể tự thực hiện.

Quạt cây S-400 với 4 tone màu cực kì thời trang

Quạt cây Livotec S-400 hiện đại và thông minh

Ngoài ra, motor quạt Livotec được thiết kế kín, vận hành êm ái và hạn chế bụi bẩn, giúp tăng tuổi thọ và giảm rủi ro cháy cuộn dây – điều thường gặp ở nhiều loại quạt giá rẻ khác. Với người không chuyên, Livotec là lựa chọn thông minh và tiện lợi.
