Quạt BLDC là gì? Cấu tạo, ưu điểm và ứng dụng của động cơ không chổi than

Quạt BLDC là gì? Quạt BLDC là dòng quạt cây sử dụng động cơ không chổi than, vận hành bằng cơ chế chuyển mạch điện tử thay cho chổi than và cổ góp truyền thống. Cấu tạo gồm rotor nam châm vĩnh cửu, stator cuộn dây và mạch điều khiển, giúp motor hoạt động êm, ít hao mòn và kiểm soát tốc độ chính xác. Nhờ hiệu suất cao, quạt BLDC có thể giảm đáng kể điện năng tiêu thụ so với một số động cơ AC trong cùng điều kiện vận hành.

1. Quạt BLDC là gì?

Trước khi tìm hiểu quạt BLDC là gì, cần hiểu rõ động cơ BLDC - bộ phận cốt lõi quyết định nguyên lý vận hành và những đặc điểm nổi bật của dòng quạt này.

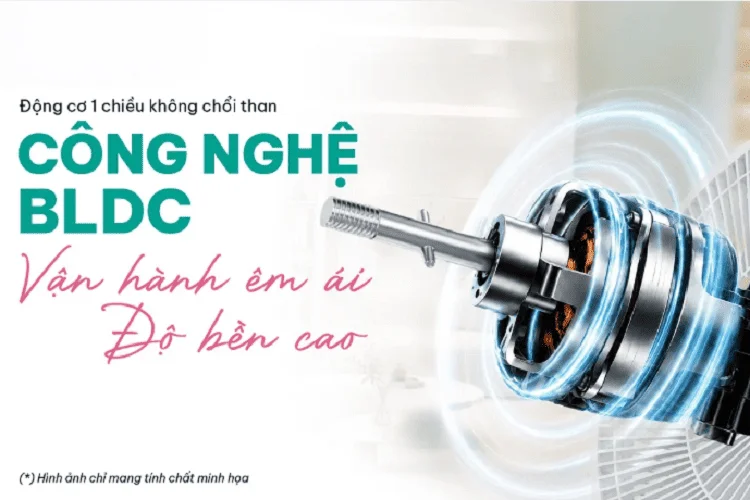

1.1. Động cơ BLDC là gì?

Động cơ BLDC (Brushless DC Motor) là động cơ điện một chiều không chổi than, sử dụng nam châm vĩnh cửu và mạch điều khiển điện tử để tạo chuyển động quay thay cho chổi than và cổ góp cơ khí. Nhờ loại bỏ các bộ phận tiếp xúc gây ma sát, động cơ BLDC có khả năng vận hành êm, giảm hao mòn và kiểm soát tốc độ chính xác.

Về cấu tạo, động cơ BLDC thường gồm rotor gắn nam châm vĩnh cửu, stator chứa các cuộn dây và mạch điều khiển điện tử. Cụ thể:

• Rotor: Phần quay, sử dụng nam châm vĩnh cửu để tạo từ trường.

• Stator: Phần đứng yên, gồm các cuộn dây tạo từ trường khi được cấp điện.

• Mạch điều khiển: Điều phối dòng điện qua các cuộn dây theo trình tự, thay thế chức năng của chổi than và cổ góp.

Sự phối hợp giữa rotor, stator và mạch điều khiển giúp động cơ BLDC vận hành êm, kiểm soát tốc độ chính xác và hạn chế hao mòn cơ học.

1.2. Định nghĩa quạt BLDC (Brushless DC Motor)

Quạt BLDC hay quạt cây BLDC là dòng quạt sử dụng động cơ điện một chiều không chổi than (Brushless DC Motor) để tạo chuyển động quay. Thay vì dùng chổi than và cổ góp, quạt BLDC sử dụng nam châm vĩnh cửu kết hợp mạch điều khiển điện tử, giúp động cơ vận hành êm, ít hao mòn và kiểm soát tốc độ linh hoạt. Nhờ đặc điểm này, quạt BLDC thường có khả năng tiết kiệm điện, độ bền cao và nhiều chế độ điều chỉnh tốc độ, phù hợp với các dòng quạt cây hiện đại.

Đối với quạt cây, việc kiểm soát chính xác tốc độ motor có ý nghĩa quan trọng. Khi người dùng tăng hoặc giảm cấp gió, bộ điều khiển có thể thay đổi cách cấp năng lượng cho động cơ để điều chỉnh tốc độ quay thay vì chỉ phụ thuộc vào đặc tính cố định của nguồn điện xoay chiều.

Lưu ý: Cần phân biệt quạt BLDC với khái niệm "quạt chạy bằng điện một chiều". BLDC không đơn giản là một motor dùng nguồn DC. Động cơ này cần hệ thống điều khiển điện tử để thực hiện quá trình chuyển mạch, biến nguồn điện một chiều thành các tín hiệu điều khiển phù hợp cho các cuộn dây động cơ.

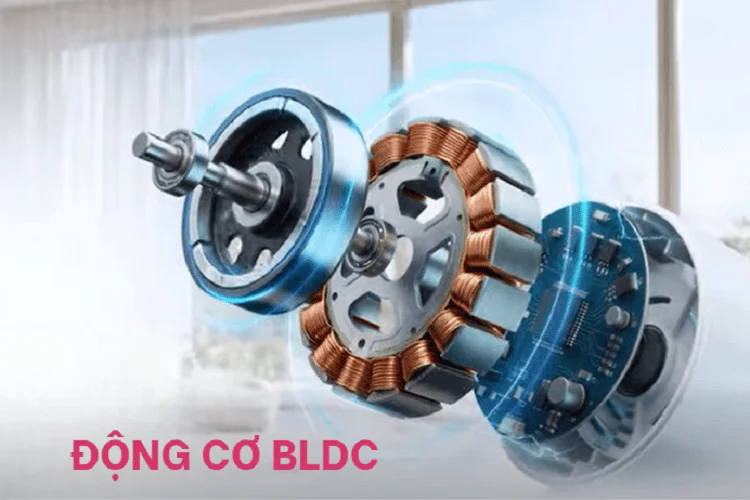

2. Cấu tạo của quạt BLDC

Quạt BLDC là một hệ thống gồm cụm động cơ, cánh quạt, mạch điều khiển, bộ nguồn và hệ thống điều khiển. Mỗi bộ phận đảm nhiệm một chức năng riêng, phối hợp để tạo ra luồng gió ổn định và cho phép điều chỉnh tốc độ linh hoạt.

• Động cơ BLDC: Bộ phận tạo chuyển động quay cho cánh quạt, sử dụng cơ chế chuyển mạch điện tử thay cho chổi than và cổ góp.

• Nam châm vĩnh cửu: Được bố trí trên rotor, tạo từ trường tương tác với stator để sinh mô-men xoắn và duy trì chuyển động quay.

• Mạch điều khiển điện tử: Điều phối dòng điện qua các cuộn dây theo trình tự phù hợp, giúp kiểm soát tốc độ và duy trì hoạt động ổn định.

• Stator và cuộn dây: Là bộ phận cố định bên trong động cơ, có nhiệm vụ tạo ra từ trường khi dòng điện đi qua cuộn dây, từ đó tạo lực tác động lên rotor và giúp rotor quay.

• Cánh quạt: Nhận chuyển động từ động cơ và tạo ra luồng không khí; thiết kế cánh ảnh hưởng đến lưu lượng và độ ồn.

• Trục và ổ bi: Truyền mô-men xoắn đến cánh quạt, đồng thời hỗ trợ chuyển động quay ổn định và giảm ma sát.

• Bộ nguồn: Chuyển đổi và cung cấp điện áp phù hợp cho động cơ cùng mạch điều khiển, thường gặp ở các cấu hình 12V hoặc 24V.

• Hệ thống điều khiển: Cho phép người dùng lựa chọn tốc độ, chế độ gió, hẹn giờ và các chức năng khác tùy từng mẫu quạt.

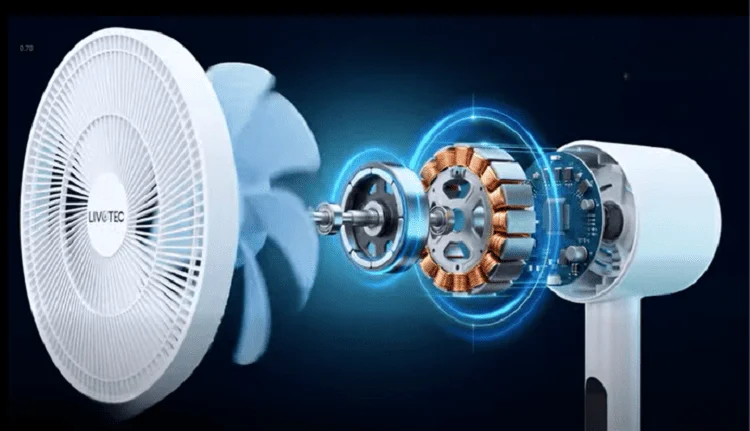

3. Nguyên lý hoạt động của quạt BLDC

Quạt BLDC hoạt động dựa trên tương tác giữa từ trường của nam châm vĩnh cửu trên rotor và từ trường tạo ra bởi các cuộn dây stator. Mạch điều khiển điện tử sẽ thay đổi dòng điện qua các cuộn dây theo trình tự để duy trì chuyển động quay của rotor và cánh quạt. Cụ thể:

3.1. Cơ chế vận hành của động cơ không chổi than

Động cơ BLDC vận hành dựa trên sự tương tác liên tục giữa từ trường của stator và nam châm vĩnh cửu trên rotor. Quá trình vận hành diễn ra lần lượt theo các bước sau:

• Cấp nguồn: Điện năng được đưa vào mạch điều khiển, sau đó mạch phân phối dòng điện đến các cuộn dây trên stator.

• Tạo từ trường: Dòng điện chạy qua các cuộn dây tạo ra từ trường với cực từ thay đổi theo trình tự điều khiển.

• Rotor bắt đầu quay: Từ trường của stator tương tác với nam châm vĩnh cửu trên rotor, tạo lực hút - đẩy và sinh mô-men xoắn làm rotor quay.

• Chuyển mạch điện tử: Khi rotor thay đổi vị trí, mạch điều khiển tiếp tục chuyển dòng điện sang các cuộn dây khác để duy trì từ trường quay và giữ rotor tiếp tục chuyển động.

• Điều chỉnh tốc độ: Mạch điều khiển thay đổi cách cấp điện cho cuộn dây để kiểm soát tốc độ động cơ theo mức người dùng lựa chọn. Rotor quay kéo theo trục và cánh quạt, tạo ra luồng không khí.

Toàn bộ quá trình chuyển mạch diễn ra điện tử và liên tục, không cần chổi than tiếp xúc trực tiếp với phần quay. Đây là nguyên lý cốt lõi giúp quạt BLDC kiểm soát tốc độ linh hoạt và giảm hao mòn cơ học.

3.2. Vì sao quạt BLDC không dùng chổi than?

Động cơ BLDC không cần chổi than vì quá trình chuyển mạch đã được thực hiện bằng mạch điện tử thay cho tiếp điểm cơ khí. Nhờ loại bỏ chổi than, động cơ giảm ma sát và hao mòn tại điểm tiếp xúc, đồng thời hạn chế tia lửa điện và tiếng ồn cơ học. Đây là cơ sở giúp quạt BLDC vận hành êm và có tuổi thọ cao hơn ở bộ phận chuyển mạch.

4. Đặc điểm nổi bật của quạt BLDC

Nhờ sử dụng động cơ không chổi than và mạch điều khiển điện tử, quạt BLDC có nhiều ưu điểm về điện năng, độ ồn, độ bền và khả năng điều khiển so với các dòng quạt sử dụng động cơ truyền thống.

4.1. Tiết kiệm điện năng đến 50%

Động cơ BLDC có hiệu suất chuyển đổi điện năng cao và giảm tổn hao do ma sát tại chổi than. Trong một số điều kiện thử nghiệm, quạt sử dụng BLDC có thể tiết kiệm điện đến khoảng 50% so với quạt dùng động cơ AC có công suất tương đương. Mức tiết kiệm thực tế phụ thuộc vào công suất motor, tốc độ và thời gian sử dụng.

4.2. Vận hành êm ái, không tiếng ồn cơ học

BLDC không sử dụng chổi than và cổ góp nên loSở hữu nhiều tiện ích thông minhại bỏ tiếng ồn do quá trình tiếp xúc, ma sát giữa các bộ phận này. Nhờ đó, quạt có thể vận hành êm hơn, đặc biệt ở tốc độ thấp. Tuy nhiên, tiếng ồn từ cánh quạt, ổ bi và luồng không khí vẫn tồn tại trong quá trình hoạt động.

4.3. Tuổi thọ cao, ít hao mòn

Việc loại bỏ chổi than giúp giảm hao mòn cơ học và không cần thay chổi than định kỳ. Động cơ vì vậy có thể duy trì hoạt động ổn định trong thời gian dài, trong khi độ bền tổng thể vẫn phụ thuộc vào chất lượng ổ bi, cuộn dây, nam châm và mạch điều khiển.

4.4. Sở hữu nhiều tiện ích thông minh

Mạch điều khiển điện tử cho phép quạt BLDC điều chỉnh tốc độ linh hoạt và tích hợp nhiều chế độ vận hành như gió tự nhiên, hẹn giờ, điều khiển từ xa hoặc ghi nhớ mức gió. Ở các mẫu quạt thông minh, hệ thống còn có thể kết nối ứng dụng hoặc điều khiển qua thiết bị di động.

5. So sánh quạt BLDC và quạt truyền thống (AC)

6. Các loại quạt BLDC phổ biến trên thị trường

6.1. Quạt BLDC 12V

Quạt BLDC 12V sử dụng nguồn điện một chiều danh định 12V để vận hành motor. Đây là cấu hình điện áp thấp thường gặp trong các thiết bị nhỏ, hệ thống sử dụng pin hoặc những ứng dụng cần nguồn DC.

Với quạt, điện áp 12V có thể thuận lợi khi kết hợp với nguồn DC, pin hoặc hệ thống điện áp thấp. Tuy nhiên, người dùng không nên đánh giá quạt chỉ dựa trên điện áp 12V. Hai motor cùng 12 V vẫn có thể có công suất, mô-men xoắn, tốc độ và hiệu suất hoàn toàn khác nhau.

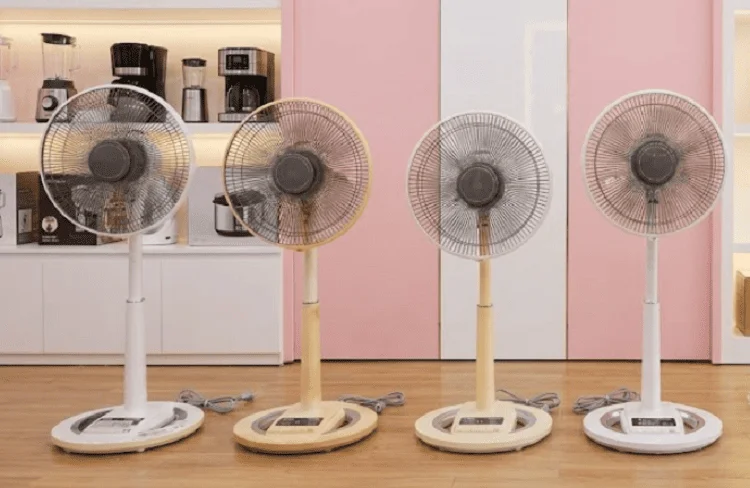

6.2. Quạt BLDC 24V

Quạt BLDC 24V là dòng quạt sử dụng động cơ không chổi than có điện áp danh định 24V, kết hợp mạch điều khiển điện tử để kiểm soát tốc độ và công suất động cơ. Cấu hình này thường được ứng dụng trong quạt cây, quạt dân dụng và các thiết bị cần động cơ điện áp thấp, vận hành ổn định.

So với cấu hình điện áp cao hơn, 24V giúp giảm điện áp làm việc tại động cơ, đồng thời thuận tiện khi kết hợp với bộ nguồn DC và các hệ thống điều khiển điện tử. Hiệu suất thực tế vẫn phụ thuộc vào thiết kế motor, công suất, bộ điều khiển và điều kiện vận hành.

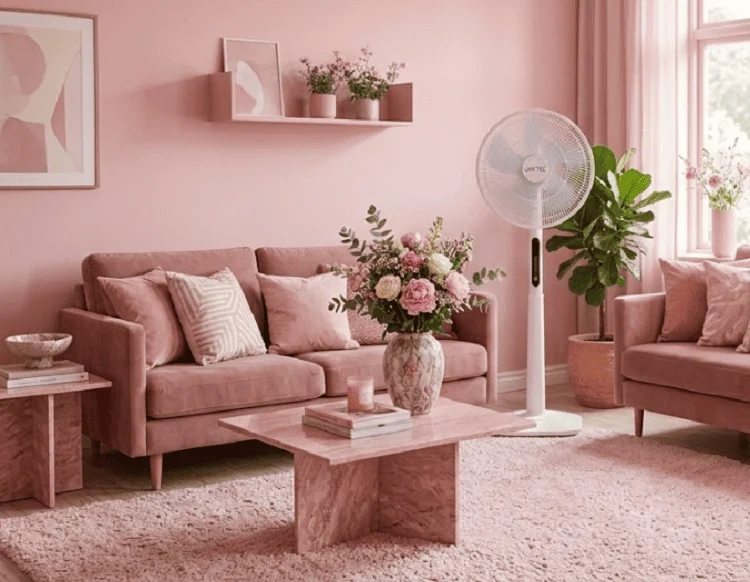

6.3. Quạt BLDC 220V

Quạt BLDC 220V sử dụng động cơ không chổi than và vận hành trực tiếp với nguồn điện xoay chiều 220V, phù hợp với hệ thống điện dân dụng thông thường. So với quạt BLDC 12V hoặc 24V vốn dùng nguồn điện một chiều điện áp thấp và thường cần bộ chuyển đổi hoặc nguồn DC riêng, phiên bản 220V thuận tiện hơn khi lắp đặt trong gia đình, văn phòng và các công trình có sẵn điện lưới. Mức điện áp khác nhau chủ yếu thể hiện ở yêu cầu nguồn cấp và cách kết nối, không đồng nghĩa quạt 220V luôn mạnh hoặc tiết kiệm điện hơn quạt 12V/24V.

7. Có nên chọn mua quạt BLDC không?

Có, quạt BLDC là lựa chọn đáng cân nhắc nếu bạn ưu tiên khả năng tiết kiệm điện, vận hành êm và điều chỉnh tốc độ linh hoạt trong quá trình sử dụng. Tuy nhiên, dòng quạt này thường có chi phí đầu tư ban đầu cao hơn quạt sử dụng động cơ truyền thống. Vì vậy, người dùng nên cân nhắc tần suất sử dụng, nhu cầu làm mát và các tính năng đi kèm để lựa chọn phù hợp.

Một sản phẩm tiêu biểu là quạt cây BLDC Livotec SB-614 được thiết kế hướng đến nhu cầu làm mát tiện nghi trong gia đình và giá thành hợp lý. Quạt kết hợp động cơ BLDC với công nghệ SoftAir, giúp tạo luồng gió êm dịu và hỗ trợ giảm điện năng tiêu thụ. Hệ thống 7 cánh khí động học AMS 7.0 giúp tối ưu khả năng tạo gió, trong khi 12 mức gió Wind 12.0 mang đến nhiều lựa chọn theo từng nhu cầu sử dụng. Bên cạnh đó, chế độ Sleepy phù hợp khi ngủ, công nghệ i-Cooling tăng sự tiện lợi khi làm mát và thiết kế Slim giúp sản phẩm dễ dàng bố trí trong nhiều không gian.

7.1. Đối tượng phù hợp sử dụng quạt BLDC

Quạt BLDC phù hợp với gia đình sử dụng quạt thường xuyên, phòng ngủ, phòng làm việc hoặc những không gian cần hạn chế tiếng ồn. Dòng quạt này cũng phù hợp với người muốn điều chỉnh nhiều mức gió, sử dụng hẹn giờ, remote và các tính năng điều khiển điện tử.

7.3. Lưu ý khi chọn mua quạt BLDC chính hãng

Khi mua quạt BLDC, nên kiểm tra thương hiệu, nguồn gốc, công suất, điện áp động cơ, độ ồn, mức gió, tính năng điều khiển và chính sách bảo hành. Với quạt BLDC 12V hoặc 24V, cần sử dụng đúng bộ nguồn theo thông số của nhà sản xuất. Ngoài ra, nên ưu tiên sản phẩm có thông tin kỹ thuật rõ ràng và hệ thống bảo hành chính hãng để đảm bảo khả năng sử dụng lâu dài.

Với khả năng vận hành êm, tiết kiệm điện và kiểm soát tốc độ linh hoạt, công nghệ BLDC đang trở thành lựa chọn đáng cân nhắc cho các dòng quạt hiện đại. Việc lựa chọn sản phẩm cần dựa trên công suất, độ ồn, tính năng, độ bền và nhu cầu sử dụng thực tế.

Nếu bạn đang tìm kiếm một mẫu quạt cây ứng dụng động cơ BLDC không chổi than, quạt cây BLDC Livotec SB-614 là lựa chọn hoàn hảo nhờ thiết kế phù hợp nhu cầu làm mát gia đình. Hy vọng những thông tin trên đã giúp bạn hiểu rõ quạt BLDC là gì và lựa chọn được sản phẩm phù hợp.
